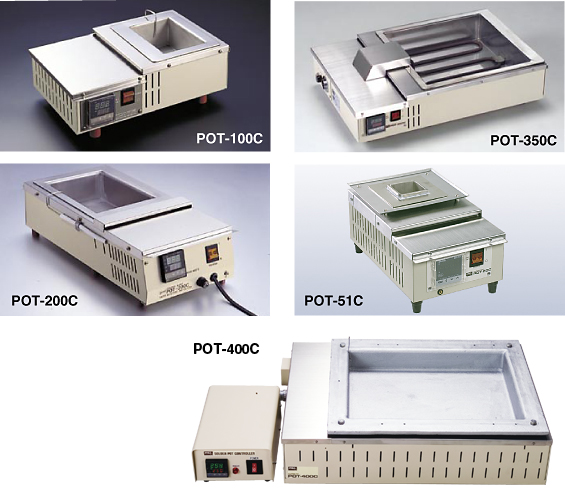

Solder Pots 錫爐(方形) POT-100C/ 200C/ 350C/ 400C/ 50C/ 51C/ 75C/ 76C

產品規格

POT-400C
●控制部分離設計，控制部可自由移動

●使用防侵蝕強的鑄鐵焊錫槽

●M尺寸的PCB可對應的焊錫槽

●PID控制,實測溫度不受焊錫量的多少、周圍溫度的變化以及溫度設定調整等外部因素干擾,快速達到設定溫度, 實測溫度與設定溫度幾乎不產生偏差。

●數字顯示設定溫度與實測溫度。

●配有上下極限警報燈。

POT-100C/200C
●通過PID控制,實測溫度不受焊錫量的多少、周圍溫度的變化以及溫度設定調整等外部因素干擾,快速達到設定溫度, 實測溫度與設定溫度幾乎不產生偏差。

●同時數字顯示設定溫度與實測溫度。

●設定溫度(實測溫度)精度±{(表示溫度)的1.25%+1℃}。

●配有上下極限警報燈。

●熔槽與加熱器分離設計,因而能簡單更換加熱器。

●配有地線端子。

無鉛對應
無鉛焊錫對應的焊錫槽可訂做

POT-50C/51C/75C/76C
●適合導線預備掛錫和小型電路板印刷等其它的無鉛作業的錫爐。

●通過PID控制，進行準確地溫度管理，並且根據控制系統的感應回饋，開關可自動啟動和關閉。

●室溫－500℃（POT-50C），室溫－530℃（POT-51C），室溫－430℃（POT-75C/76C）

●如果和電腦連接，更能方便溫度的設定和資料的管理（連接控制線需要另外選購）

●數碼式鎖定功能，方便操作人員溫度管理

●焊錫槽和加熱器分離設計，更換方便

●外殼低溫隔熱安全設計。

操作面板說明 (POT-100C/200C)

2	設定值位數選擇鍵 ·使用該鍵將游標移至希望變更的設定位數處。
3	設定值減少鍵 ·將設定值設定為更小時,用該鍵。
4	設定值增加鍵將設定值設定為更大時,用該鍵。
5	測定值(PV)顯示 (綠色) ·顯示測定值PV ·參數設定顯示時, 顯示參數記號。

6	設定值(SV)顯示 (桔色) ·顯示(SV)設定值。 ·參數設定顯示時, 顯示測定值PV顯示器所顯示的是參數記號的設定值。
7	控制輸出(OUT)顯示燈(綠色) ·控制輸出ON時,點燈。
8	自動調整(AT)顯示燈(綠色)。 ·自動調整時,燈閃亮。
9	上下極限溫度警報燈(ALM1)(紅色) ·第一警報ON時,燈亮顯示。

1	設定鍵(SET) ·寄存設定值。 ·參數設定顯示時,顯示各種參數,並順次轉換屏面。 ·PV、SV顯示或參數設定顯示互相轉換。

型　　　　號	POT-100C	POT-200C	POT-350C
額定電源	110V, 220V AC 50/60Hz		單相200V, 220V AC50/60Hz
耗電量	440W	720W	2.1kW / 2.5W
最高使用溫度	350°C	400°C	350°C
控制方式	PID控制方式
本體尺寸	220 x 350 x 127mm	210 x 446 x 127mm	568 x 370 x 160mm
焊錫槽尺寸	91x135x60mm	130x180x60mm	300x300x82mm
重量	約4kg	約5.5kg	約13kg
容錫量	約5.5kg	約9.5kg	約50kg
焊錫槽材料	不銹鋼
設定精度	±{(表示溫度)的1.25%+1°C}
電源線長度	1.5m3芯、帶地線插頭 : POT-100C/200C
電源線長度	1.5m (3 core cable) / without plug : POT-350C
附件	印刷電路板浸蝕用夾具 PCB-1

*無鉛對應
