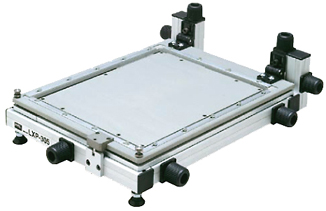

Stencil Printer 金屬膜板印刷機 LXP-305



Stencil Printer 金屬膜板印刷機 LXP-305




印刷電路板膏狀焊錫簡單,反覆印刷。





產品規格

http://www.goot.co.jp/img/null.gif



http://www.goot.co.jp/img/null.gif

LXP-305是為PCB的試製、小批量生產而設計的金屬膜板印刷機。通過精密印刷、實現產品品質安定。
PCB
、膜板位置精確可調。
構架採用鋁合金構造、不易變型、耐衝擊,經久耐用。膜板交換簡單快速,因而亦適用於多品種生產線。
)金屬膜板另配。



型號

LXP-305

XY軸可調節範圍

5mm

Z軸可調節範圍

5mm

本體尺寸

483×600×200mm

重量

14kg

最大PCB尺寸

305×380mm

旋轉軸可調節角度

2

最小調節寬度

0.042mm

附件

刮板/六角扳手

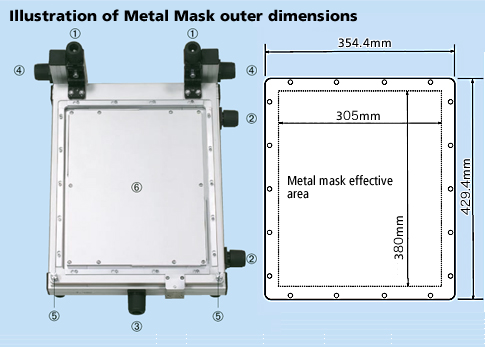

各部件名稱





旋鈕

功能

詳細說明

(1)

調整Z(框架高度)

調整金屬膜板的高度。左右兩個旋鈕可獨立調整。

(2)

調整X軸及旋轉角度

調整左右移動或旋轉。前後兩個旋鈕可獨立調整。

(3)

調整Y

PCB前後移動調整。

(4)

Z軸鎖定

Z軸調整後鎖定

(5)

調節框架高度旋鈕

(1)共同調節金屬膜板高度

(6)

PCB放置板架

PCB置於該置板架上。





交換配件

框架

LXP-305FR ( 注) 不包括金屬膜板。

刮板

LXP-305RA

Option

Metal mask cleaner

LXP-CL150
